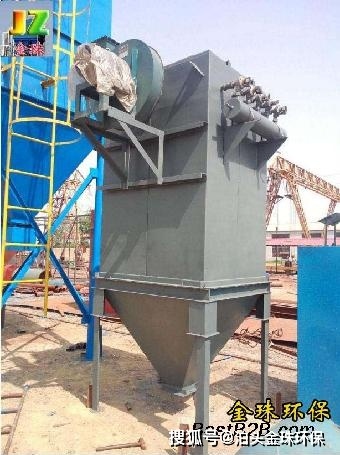

100袋式收尘器结构及原理 1. 设备主要结构 袋式除尘器主要由底部钢结构、灰斗、上箱体、中箱体、进出风口、滤袋、清灰装置、电气控制等几部分组成。 2 、工作原理 2.1 过滤原理 含尘气体由进风口进入，经过灰斗时，气体中部分大颗粒粉尘受惯性力和重力作用被分离出来，直接落入灰斗底部。含尘气体通过灰斗后进入中箱体的滤袋过滤区，气体穿过滤袋，粉尘被阻留在滤袋外表面，净化后的气体经滤袋口进入上箱体后，再由出风口排出。 2.2 清灰原理 随着过滤时间的延长，滤袋上的粉尘不断积厚，除尘设备的阻力不断上升，清灰装置按设定的时间开始清灰。电磁脉冲阀开启，压缩空气以极短促的时间在上箱体内迅速膨胀，涌入滤袋，使滤袋膨胀变形产生振动，并在逆向气流冲刷的作用下，随着在滤袋外表面上的粉尘被剥离落入灰斗中。清灰完毕后，电磁脉冲阀关闭，清灰各室依次进行。 2.3粉尘收集 经过滤和清灰工作被截留下来的粉尘落入灰斗，再由灰斗经过卸料器落灰管卸料至集灰仓，集灰仓经过卸料器、刮板输送机集中排出。 脉冲100袋布袋除尘器设计参数 1 名称 QYMC-100脉冲布袋除尘器 2 处理风量（m3/h） 5000 3 全过滤面积（m2） 80 4 全过滤风速（m/ min） 1.0 8 滤袋数量（套） 100 9 滤袋材质 涤纶针刺毡 10 滤袋规格 Φ133×2000mm 11 脉冲阀数量（个） 10 12 电磁脉冲阀型式及规格 1.0”直角 13 清灰气源压力Pa （3-6）×105 14 工作温度 ≤130 15 过滤室布置 单排布置 16 过滤室数量 1 17 入口粉尘浓度（g/Nm3） ＜50 18 出口粉尘浓度（mg/Nm3） ＜30 19 除尘效率（％） ≥99.9 20 本体漏风率（％） ≤3 21 设备阻力（Pa 22 压缩空气耗气量 23 气源品质 良好 24 清灰方式 在线清灰 25 检修方式 在线检修 26 控制方式 自动；手动 27 输灰方式 螺旋（刮板）输灰/卸料卸灰
|
|
